汇编语言

一、访问寄存器和内存

前提：此汇编语言学习以 Intel 8086 CPU作为示例。

1 寄存器和数据存储

寄存器是CPU内部的信息存储单元。

一个n位寄存器能存储一个n位的数据，通用寄存器常用X表示；

有时为了向下兼容，会把寄存器分为高低位，如AX 分为 AH, AL； AH表示AX的高位，AL表示AX的低位

（当AL中的数值大于AL所能表示的范围，AL会丢弃溢出位，而不会将溢出位加到AH上）

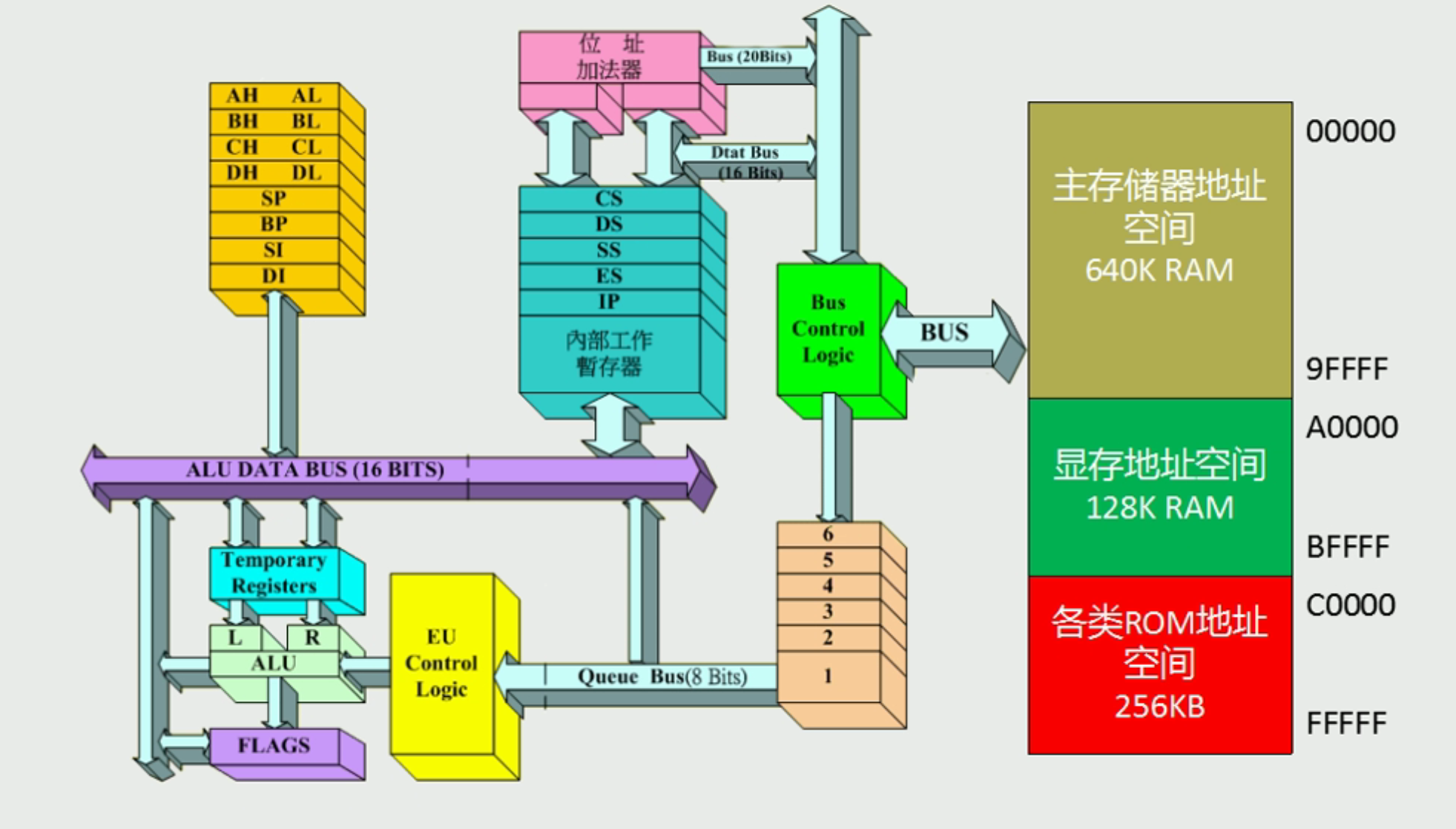

8086CPU有14个寄存器

通用寄存器：AX，BX，CX，DX（累加，基地址，计数，数据）

变址寄存器：SI，DI （源，目标）

指针寄存器：SP，BP（栈顶，基）

指令指针寄存器：IP

段寄存器：CS，SS，DS，ES（代码，数据，栈，附加）

标志寄存器：PSW

2 mov和add指令

示例：

mov ax 18 - 将18放入寄存器AX中

add ax 8 - 将寄存器AX中的值加上8

mov ax bx - 将BX中的值放入寄存器AX中

add ax bx - 将AX，BX中的值相加，结果放入AX中

3 确定物理地址的方法

物理地址：唯一表示每个内存单元在存储体中的地址。

CPU访问内存单元时要给出内存单元的地址，而所有的内存单元构成的存储空间是一个一维的线性空间。

问题：8086有20位地址总线，可传送20位地址，寻址能力有1M；但8086是16位结构的CPU，其所能处理的地址只有16位，即寻址能力只有64KB，这就与20位地址总线的1M寻址能力产生矛盾，如何解决？

解决方法：使用 地址加法器 可以将两个16位地址（段地址和偏移地址 ）合成为一个20位的物理地址。

物理地址 = 段地址 * 16 + 偏移地址

（乘16 是将段地址左移4位，同一个物理地址可以用不同的段地址和偏移地址表示）

然后 地址加法器 会通过内部总线将这20位物理地址送到 输入输出控制电路，再传到地址总线。

4 内存的分段表示法

内存中并没有分段，段的划分是由CPU进行的。

对8086来看：

1. 段地址 * 16 必然是16的倍数，所以一个段的起始地址也一定是16的倍数；
2. 偏移地址为16位，16位地址的寻址能力为64k，所以一个段的长度为64k；

段地址很重要，有专门的寄存器存放段地址：

CS：代码段寄存器

DS：数据段寄存器

SS：栈段寄存器

ES：附加段寄存器

5 Debug的使用

-R：查看寄存器内容；

-R 寄存器名 ：内容：改变CPU寄存器的内容；

-D：查看预设地址内存处的128个字节的内容；

-D 段地址 : 偏移地址 ：列出内存中指定地址处的内容；

-D 段地址 : 偏移地址 地址范围 ：列出内存中指定地址范围内的内容

**-E 段地址 : 偏移地址 数据1 数据2 …….**： 改变指定地址内存中的内容

-E 段地址 : 偏移地址 ：逐个询问式修改内容，使用空格表示接收，回车表示结束

-U 段地址 : 偏移地址：查看数据，可以将内存中的机器指令翻译成汇编指令显示出来

-A 段地址 : 偏移地址 ：以汇编指令的格式在内存中写入机器指令

-T ：逐条执行机器指令，从 CS : IP处开始

-P ：类似于T命令，逐条执行指令，显示结果，但遇到子程序，中断等时，会直接执行，然后显示结果。

-G：从地址开始处运行命令，直到遇到断点或程序正常结束。

。。。

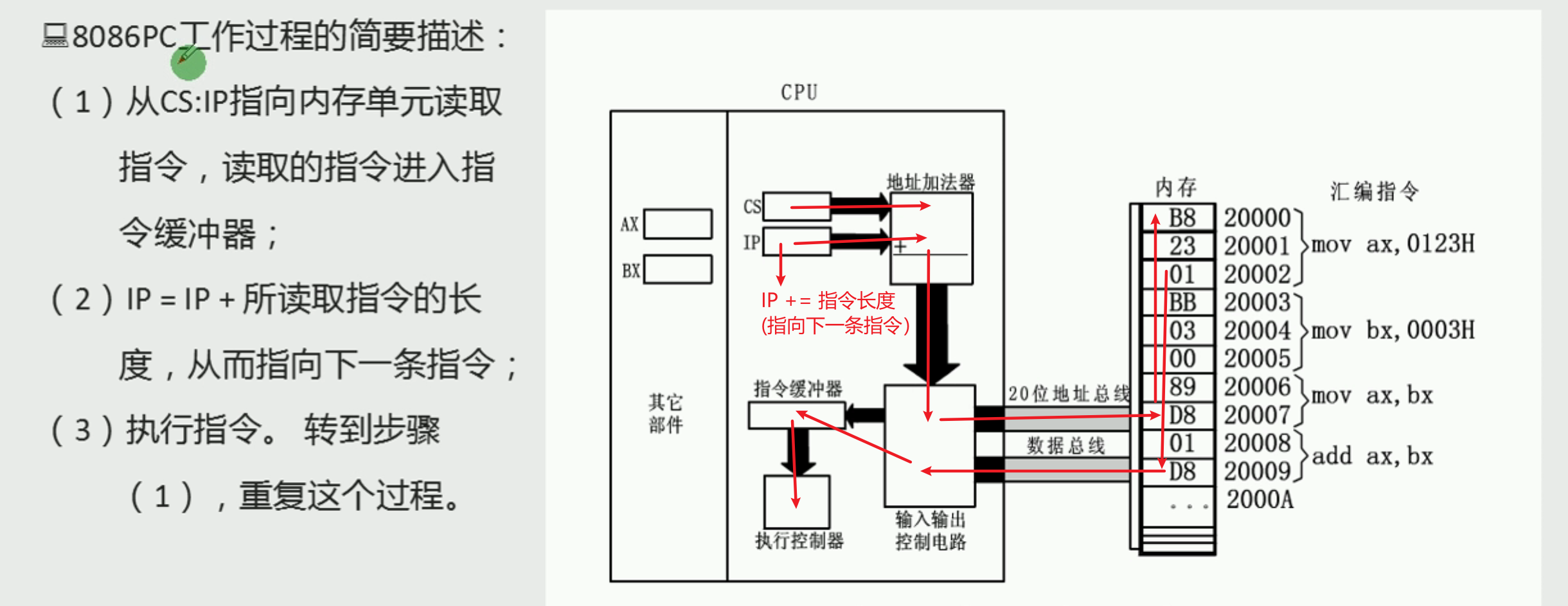

6 CS、IP与代码段

CS：代码段寄存器； IP：指令指针寄存器

CS : IP — CPU将内存中CS : IP 指向的内容当作指令执行。

内存中的数据， 应该用作一般数据，还是指令？

答：CPU会将CS:IP指向的内存单元中的内容看作指令（CPU根据指令周期的不同阶段，可以知道取出的是指令还是数据）

7 jmp指令

CS:IP的内容不能通过mov修改，可以在Debug中用R命令修改（调试手段），而程序手段是可以用jmp指令进行跳转：

• 同时修改CS : IP 的内容： jmp 段地址 : 偏移地址（根据给出的段地址修改CS，偏移地址修改IP）

• 仅修改IP的内容： jmp 某一合法寄存器，如 jmp ax，jmp bx

8 内存中字的存储

（对8086CPU，16位作为一个字 ）

字单元：由两个地址连续的内存单元组成，存放一个字型数据(16位)。

在一个字单元中，低地址单元 存放 低位字节，高地址单元 存放 高位字节。

9 用DS和[address] 实现字的传送

CPU要读取一个内存单元的时候，必须先知道这个内存单元的地址：

解决：DS 和 [address] 配合，DS寄存器存放要访问的数据的段地址，偏移地址用[…]形式直接给出。

注：8086CPU不支持将数据直接送入段寄存器（硬件设计的问题），所以需要先将数据放入通用寄存器，再放入段寄存器：

mov bx 1000H

mov ds bx

字的传送：

8086CPU可以一次性传送一个字（16位的数据），例：

mov bx 1000H
mov ds bx
mov ax [0] ;1000:0处的字型数据送入ax
mov [0] cx ;cx中的16位数据送入1000:0处

10 DS与数据段

对于8086 PC机，可以根据需要将一组内存单元定义为一个段。将一组长度为N (N<64K)、地址连续、起始地址为16的倍数的内存单元当作专门 存储数据的内存空间，从而定义了一个数据段。

DS : [address] —— 用DS存放数据段的段地址，用相关指令访问数据段中的具体单元，单元地址由[address]指出

#累加数据段中的前 3个单元的数据
mov ax, 1238H
mov ds, ax
mov al, 0
add al,[0]
add al,[1]
add al,[2]
#累加数据段中的前3个 字型数据
mov ax, 1238H
mov ds, ax
mov ax, 0
add ax,[0]
add ax,[2]
add ax,[4]

11 栈及栈操作的实现

栈：只能在一端进行插入或删除操作的数据结构

栈的操作规则：LIFO（Last In First Out，后进先出）

CPU提供的栈机制：可以将一段内存当作栈来使用，支持用栈的方式访问内存空间。（对于栈溢出的问题，8086CPU不会检查是否越界，需要程序员自己预防栈溢出）

在8086CPU中，有两个与栈相关的寄存器：

• 栈段寄存器SS ： 存放栈顶的段地址
• 栈顶指针寄存器SP： 存放栈顶的偏移地址
• 任意时刻，SS:SP指向栈顶元素

PUSH（入栈）和POP（出栈）指令：

push ax：将ax中的数据送入栈中（以字为单位对栈进行操作）

• (1)SP=SP-2；
  (2)将ax中的内容送入SS : SP指向的内存单元处，SS : SP此时指向新栈顶。

pop ax：从栈顶取出数据 放到ax（以字为单位对栈进行操作）

• (1)将 SS : SP指向的内存单元处的数据送入ax中；
  (2)SP=SP+2，SS:SP指向当前栈顶下面的单元，以当前栈顶下面的单元为新的栈顶。

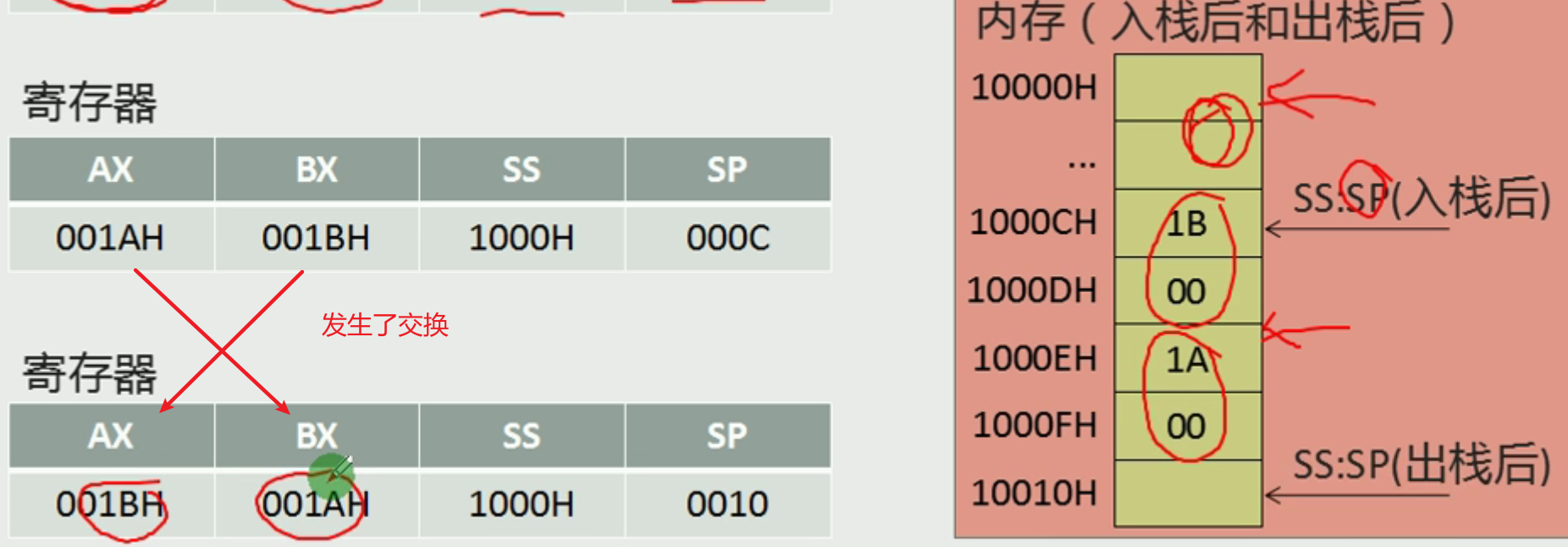

mov ax,1000H
mov ss,ax		#确定栈顶位置
mov sp 0010H	#确定栈底位置/栈空间大小

mov ax,001AH
mov bx,001BH

push ax		#存入位置从栈底开始
push bx		#bx的值最后放入
pop ax		#取出栈顶的值原来是bx的，现在把它放到ax中
pop bx  #经过入栈出栈操作后，ax和bx中的值发生了交换

二、汇编语言程序

1 汇编语言写的源程序

汇编程序：包含汇编指令和伪指令的文本

• 伪指令：没有对应的机器码，最终是不会被CPU所执行；伪指令是由编译器来执行的，编译器根据伪指令来执行相关的编译工作。

• 汇编指令：对应有机器码的指令，可以被编译为机器指令，最终被CPU执行。

过程：汇编程序——编译器编译——机器码——计算机运行

assume cs:codesg	#伪指令
codesg segment		#伪指令
	mov ax,0123H	#汇编指令
	mov bx,0456H
	add ax,bx
	add ax,ax

	#下面两句，用于程序返回(套路):程序结束运行后，将CPU控制器交还给调用自己的那个程序(常为DOS系统)。
	mov ax,4c00h
	int 21h		#汇编指令
codesg ends		#伪指令
end			#伪指令

---

程序中的三种伪指令

• 段定义

  一个汇编程序是由多个段组成的，这些段被用来存放代码，数据或当作栈空间来使用。

  #定义程序中的段：每个段都需要有段名
  段名 segment 		#段的开始
  	...
  段名 ends			#段的结束

• end (不是ends)

  汇编程序的结束标记。若程序结尾处不加end，编译器在编译程序时，不知道程序在何处结束。

• assume (假设)

  让某一个 段寄存器 和程序中的某一个 用segment…ends定义的段 相关联

  #使CS寄存器与codesg关联，将定义的codesg当作程序的代码段使用
  assume cs:codesg

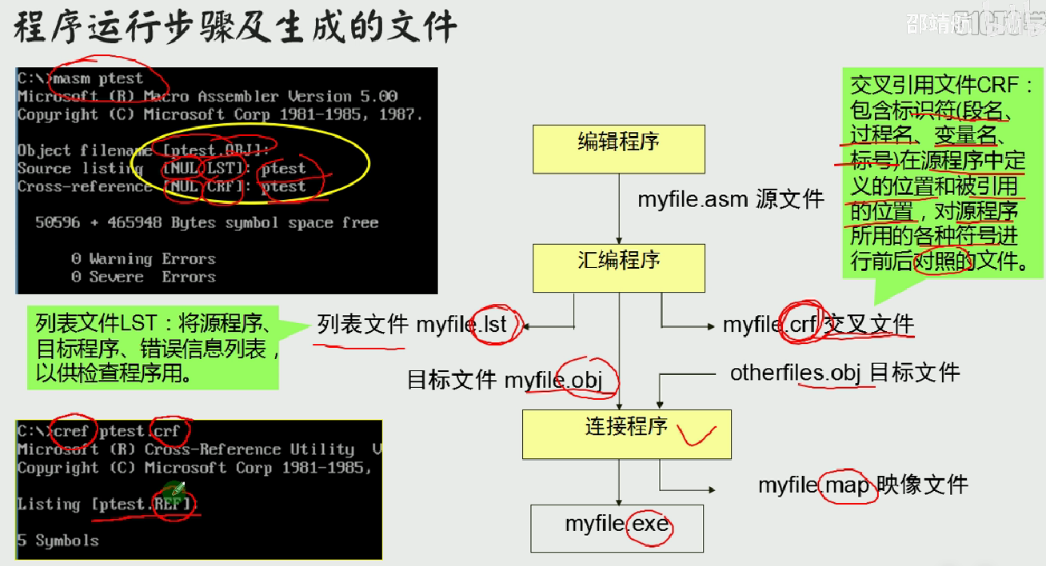

2 由源程序到程序运行

源文件 ( .asm) ——编译——> 目标文件( .obj ) ——连接——> 可执行文件( .exe )

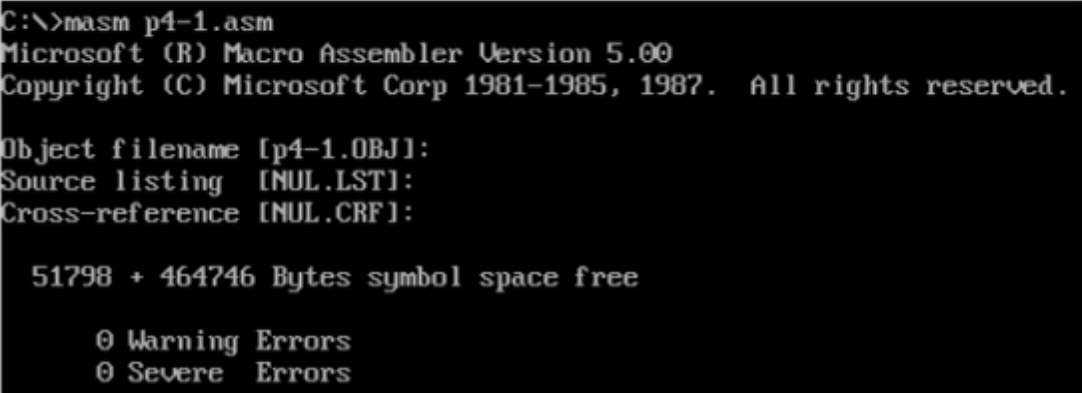

编译

编译命令：masm + 汇编文件名

编译过程产生的文件：

• 目标文件（*.OBJ）**是对一个源程序进行编译后得到的最终结果；

• 列表文件（*.LST）是编译过程中产生的中间结果；

• 交叉引用文件（*.CRF）同样是编译过程产生的中间结果；

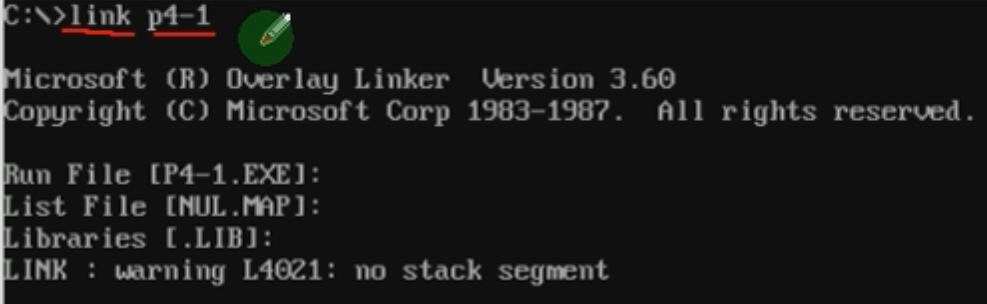

连接

连接命令：link + 文件名

连接过程产生的文件：

• **可执行文件(EXE)**是我们对一个程序进行连接要得到的最终结果。
• 映像文件(MAP)是连接程序将目标文件连接为可执行文件过程中产生的中间结果。
• 库文件( .LIB) 里包含了ー些可以调用的子程序，如果我们的程序中调用了某一个库文件中的子程序，就需要在连接的时候，将这个库文件和我们的目标文件连接到一起，生成可执行文件。
• 如果出现no stack segment，是一个“没有栈段”的警告错误，可以不理会这个错误。

3 用Debug跟踪程序执行

4 […] 和 (…)

[…] ——表示一个内存单元（汇编语法规定）

指令	段地址	偏移地址	操作单位
mov ax，[0]	在DS中	在[0]中	字
mov al，[0]	在DS中	在[0]中	字节
mov ax，[bx]	在DS中	在[bx]中	字
mov al，[bx]	在DS中	在[bx]中	字节

(…) ——表示一个内存单元或寄存器中的内容（为学习交流方便做出的约定）

描述对象	描述方法	描述对象	描述方法
ax中的内容为0010H	(ax)=0010H	2000: 1000处的内容为0010H	(21000H)=0010H【20位地址描述只能用于寄存器和物理地址】
mov ax，[2]	(ax)=((ds)*16+2)	mov [2], ax	((ds)*16+2)=(ax)
add as，2	(ax)=(ax)+2	add ax, bx	(ax)=(ax)+(bx)
push ax	(sp)=sp-2; ((ss)*16+sp)=(ax)	pop ax	(ax)=((ss)*16+(sp))； (sp)=(sp)+2

再约定：符号idata表示常量

例：mov ax，[idata] ——代表mov ax, [1]、 mov ax, [1] 等等

5 Loop指令

Loop指令实现计数型循环，格式：loop 标号

CPU执行loop指令时要进行的操作：

• (cx)=(cx) - 1；
• 判断cx中的值，不为0则转至标号处执行程序，为0则向下执行

注：要先定义一个标号，即指定循环开始的地方；cx中要提前存放循环次数，因为(cx) 影响loop指令的执行结果；

assume cs:code
code segment
	mov ax,2
	mov cx,11		#
	s:
	add ax,ax 		#
	loop s			#

	mov ax,4c00h
	int 21h
code ends
end

6 Loop指令使用例子

计算ffff:0000字节单元中的数乘以3，结果存储到dx中。（取出的是字节，而结果要作为字放进dx中）

#先将内存中数据取出，连加上次，即乘以3
assume cs:code
code segment
	mov ax,0ffffh	#汇编程序中，数据不能以字母开头，所以要在ffff前加0
	mov ds,ax
	mov bx,6
	mov al,[bx]		#
	mov ah,0		#这两步相当于(ax)=((ds)*16+(bx))

	mov dx,0
	mov cx,3	#设置循环次数
	s:
	add dx,ax		#结果放在dx中
	loop s

	mov ax,4c00h
	int 21h
code ends
end

计算ffff:0 ~ ffff:b 单元中的数据的和，结果存放在dx中

assume cs:code
code segment
	mov ax,0ffffh
	mov ds,ax

	mov bx,0
	mov dx,0
	mov cx,12

	s:
	mov al,[bx]
	mov ah,0
	add dx,ax
	inc bx
	loop s

	mov ax,4x00h
	int 21h
code ends
end

7 段前缀的使用

在程序中，如果使用 mov al，[0] 意思应该是将DS:0存储单元的值传给al，但实际编译后，会变成mov al，0，即把常量0放到al里。为了避免这种情况，可以在 […] 前加上段前缀

mov al [0]   	#同mov al, 0
mov al ds:[0]	#同(al)=((ds)*16+0)

例题：

将内存 ffff:0 ~ ffff:b 中的数据拷贝到 0:200 ~ 0:20b 单元中中

assume cs:code
code segment
	mov ax,0ffffh
	mov ds,ax
	mov ax,0020h
	mov es,ax	#额外用一个寄存器放目标地址

	mov bx,0	#初始偏移
	mov cx,12	#循环次数

	s:
  	mov dl,[bx]	#默认的[bx]是ds:[bx]
	mov es:[bx],dl	#将ds:[bx]的值拷贝到es:[bx]中去
	inc bx		#bx自增1
	loop s

	mov ax,4c00h
	int 21h
code ends
end

8 在代码段中使用数据

一般的，在程序中直接写地址是很危险的，因为可能会把数据写入到不该写的地方。

对策：可以在程序的段中存放数据，运行时有操作系统分配空间；（段的类别：数据段，代码段，栈段）

程序的一般框架：

当代码段前部 放的是数据而不是执行代码，应该用标号 表明代码开始的地方，不然编译器会把数据部分也当作执行代码来编译，从而造成错误。

assume cs:code
code segment
	...
	数据
	...
	start:		#定义一个标号，指示代码开始的位置
	...
	代码
	...
code ends
end start	#end的作用：除了通知编译器程序结束外，还可以通知编译器 程序的入口在什么地方

例题：编程计算以下8个数据的和，结果存在ax寄存器中
0123h，0456h，0789h，0abch，odefh，0fedh，0cbah，0987h

assume cs:code
code segment
	#dw：define work，定义字型数据(2字节); db定义一个字节; dd定义一个双字(4字节)
	dw 0123h,0456h,0789h,0abch,odefh,0fedh,0cbah,0987h	#在代码段中定义数据
	start:
	mov bx,0
	mov ax,0
	mov cx,8

	s:
	add ax,cs:[bx]	#代码段定义的数据是放在和该关联的寄存器中的，这里是cs
	add bx,2
	loop s

	mov ax,4c00h
	int 21h
code ends
end start

9 在代码段中使用栈

例题：将给定的数据逆序存放（使用栈，数据依次入栈，再依次出栈的数据就是逆序的了）

assume cs:code
code segment
	dw 0123H,0456H,0789H,0abcH,0defH,0fedH,0cbaH,098ZH		#给定的数据
	dw 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0		#留给栈的空余空间

	start:
	mov ax,cs
	mov ss,ax		#确定栈顶位置
	mov sp,30h		#确定栈空间大小
	mov bx,0
	mov cx,8
	s:
	push cs:[bx]	#将cs:[bx]处的数据入栈
	add bx,2		#数据是一个字，所以+2
	loop s

	mov bx,0
	mov cx,8
	s0:
	pop cs:[bx]		#将栈中数据依次sh
	add bx,2
	loop s0

	mov ax,4c00h
	int 21h
code ends
end start

10 将数据、代码、栈放入不同段

为了不让程序显得混乱，可以将数据，栈，代码放在不同的段

#将代码，数据，栈放入不同段
assume cs:code,ds:data,ss:ctack

data segment	#数据段
	dw 0123H0456H,0789H, 0abch, 0defh, 0fedh0cbah, 0987H
deta ends

stack segment	#栈段
	dw 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0
stack ends

code segment	#代码段
start:
	mov ax,stack	#初始化各段寄存器
	mov ss,ax
	mov sp,20h
	mov ax,data
	mov ds,ax

	mov bx,0	#入栈
	mov cx,8
	s:
	push [bx]
	add bx,2
	loop s

	mov bx,0	#出栈
	mov cx,8
	s0:
	pop [bx]
	add bx,2
	loop s0

	mov ax,4c00h
	int 21h
code ends
end start

三、内存寻址方式

1 处理字符问题

用 ‘ ’ 表明字符，

小写字母的ASCII码值比大写字母的ASCII码值大20H；所以：大写+20H == 小写，小写-20H == 大写

问：大小写转换问题，将第一个字符串的小写字母转换为大写字母，将第二个字符串的大写字母转换为小写字母

（因为同一个字母大小写的ASCII码的区别只有高位第三位数不同，因此可以不用分支判断，而直接用 位运算 来变换大小写：转大写：将字母和11011111做与运算，转小写：将字母与00100000做或运算）

assume cs:codesg,ds:datasg
datasg segment
	db 'BaSiC'
	db 'iNfOrMaTiOn'
datasg ends

codesg segment
start:
	mov ax,datasg
	mov ds,ax

	mov bx,0
	mov cx,5
	s:
	mov al,[bx]
	and al,11011111b
	mov [bx],al
	inc bx
	loop s

	mov bx,5
	mov cx,11
	s0:
	mov al.[bx]
	or al,00100000b
	mov [bx],al
	inc bx
	loop s0

	mov ax,4c00h
	int 21h
codesg end
end start

2 [bx + idata] 方式寻址

[bx + idata] 表示一个内存单元，它的偏移地址为 (bx) + idata（是bx中的数值加上idata)

mov ax, [bx + 200] 的含义：将一个内存单元的内容送入ax，这个内存单元的段地址在ds中，偏移地址为bx的值加上200，*数学化描述：(ax)=( (ds)16 + (bx) + 200 )

对上面的大小写转换问题，如果两个字符串长度相等，可以用[bx + idata] 进行代码简化：

assume cs:codesg,ds:datasg
datasg segment
	db 'BaSiC'
	db 'MinIX'
datasg ends

codesg segment
start:
	mov ax,datasg
	mov ds,ax

	mov bx,0
	mov cx,5
	s:
	mov al,[bx]
	and al,11011111b
	mov [bx],al

	mov al.[bx+5]
	or al,00100000b
	mov [bx+5],al
	inc bx
	loop s

	mov ax,4c00h
	int 21h
codesg end
end start

//上面的程序就相当于C语言等高级语言的数组机制，实际上，[bx+idata]的方式为高级语言实现数组提供了便利机制
int main(){
    char a[5] = "BaSiC”
	char a[5] = "MinIX"
    int i = 0;
    do{
        a[i]=a[i] & 0xDF;
        b[i]=b[i] | 0x20;
        i++;
    }while(i < 5)
}

3 SI 和DI 寄存器

SI：source index ，源变址寄存器

DI：destination index ，目标变址寄存器

（ SI和DI 是和BX功能相近的寄存器，区别：SI和DI不能分成两个8位寄存器来使用）

#下面三组指令实现的功能相同
#1
mov bx,0
mov ax,[bx+123]
#1
mov si,0
mov ax,[si+123]
#1
mov di,0
mov ax,[di+123]

4 [bx + si] 和[bx + di] 方式寻址

5 [ bx + si + idata ] 和[ bx + di + idata ] 方式寻址

6 不同的寻址方式的灵活应用

形式	名称	特点	意义	示例
[idata]	直接寻址	一个常量表示地址	直接定位一个内存单元	mov ax,[200]
[bx]	寄存器间接寻址	一个变量表示地址	间接定位一个内存单元	mov bx, 0 mov ax,[bx]
[bx+idata]	寄存器相对寻址	一个常量和变量表示地址	可在一个起始地址的基础上用变量间接定位一个内存单元	mov bx, 4 mov ax,[bx+200]
[bx+si]	基址变址寻址	两个变量表示地址		mov ax,[bx+si]
[bx+si+idata]	相对基址变址寻址	两个变量和一个常量表示地址		mov ax,[bx+si+200]

7 不同寻址方式演示

8 用于内存寻址的寄存器

只有bx，bp，si，di可以用在 […] 内对内存单元寻址，一般将bx，bp作为基址，si，di作为变址；

bx以外的通用寄存器和段寄存器不可以用在[…]中

bx、bp区别：bx默认在ds段上，bp默认在ss段上

9 数据在哪里？有多长？

数据位置的表达：

1. 立即数：直接包含在机器指令中的数据idata
2. 寄存器：指令要处理的数据在寄存器中
3. 内存：指令要处理的数据放在内存中，内存地址由段地址和偏移地址组合确定。

处理的数据有多长：

1. 字word操作：利用整个寄存器，如ax
2. 字节byte操作：寄存器拆开用，如al，ah
3. 没有寄存器参与的内存单元访问指令中，用word ptr或byte ptr显性地指明所要访问的内存单元的长度：如：mov word ptr ds:[0]，1 指明了是字操作，而mov byte ptr ds:[0]，1指明了是字节操作

10 寻址方式的综合应用

11 用div指令实现除法

div是除法指令，使用div作除法时：

• 被除数：默认放在AX或 DX和AX中

• 除数：8位或16位，在寄存器或内存单元中

• 被除数	AX	DX和AX
  除数	8位内存/寄存器	16位内存/寄存器
  商	AL	AX
  余数	AH	DX

div指令格式：div 寄存器/内存单元

切记：提前在默认寄存器中设置好被除数，且默认寄存器不作其他用途。

示例：

指令	被除数	除数	商	余数
div bl	(ax)	(bl)	(al)	(ah)
div byte ptr ds:[0]	(ax)	((ds)*16+0)	(al)	(ah)
div bx	(dx)*10000H+(ax)	(bx)	(ax)	(dx)
div word ptr es:[0]	(dx)*10000H+(ax)	((ds)*16+0)	(ax)	(dx)

例子：利用除法指令计算 1000001/100

分析：1000001D=186A1H，需要进行16位的除法，所以用ax和dx联合存放186A1H，用bx存放除数 100D=64H。

data segment
	dd 1000001
	dw 100
	dw 0
date ends

code segment
	mov ax,data
	mov ds,ax
	mov ax,ds:[0]
	mov dx,ds:[2]
	div word prt ds:[4]
	mov ds:[6],ax
code ends

12 用dup(复制)设置内存空间

duplication(复制)

功能：dup和db，dw，dd等数据定义伪指令配合，用于进行数据的重复

如：

指令	功能	相当于
bd 3 dup (0)	定义3个字节，值都为0	db 0,0,0
bd 3 dup (‘abc’,’ABC’)	定义了18个字节，有’abcABC’重复3次	db ‘abcABCabcABCabcABC’

定义一个容量为200个字节的栈段：

stack segment
	db 200 dup (0)
stack ends

四、流程转移与子程序

1 ”转移“概述

一般情况下指令是顺序地逐条执行的，而在实际中，常需要改变程序的执行流程。

转移指令：

• 可以控制CPU执行内存中某处代码的指令
• 可以修改IP，或同时修改CS和IP的指令

转移指令的分类：

• 按转移行为
  • 段内转移：只修改IP，如jmp ax
  • 段间转移：同时修改CS和IP，如jmp 1000:0
• 根据指令对IP修改的范围不同：
  • 段内短转移：IP修改范围为-128~127
  • 段内近转移：IP修改范围为-32768~32767
• 按转移指令
  • 无条件转移指令，如jmp
  • 条件转移指令，如jcxz
  • 循环指令，如loop
  • 过程调用
  • 中断

2 操作符offset

用offset可以取得标号的偏移地址

格式：offset 标号

assume cs:codeseg
codeseg segment
	start:
	mov ax,offset start	#相当于mov ax,0
	s:
	mov ax,offset s	#相当于mov ax,3
codeseg ends
end start

例：使程序在运行时将s处的一条指令复制到s0处

assume sc:codeseg
codeseg segment
	s:mov ax,bx
	mov si,offset s	#获得s处的地址
	mov di,offset s0 #获得s0处的地址
	mov ax,cs:[si]
	mov cs:[di],ax	#将s处的数据放入s0
	s0:nop	#nop的机器码占一个字节，起”占位“作用
codeseg ends
ends

3 jmp指令

功能：无条件转移，可以只修改IP，也可以同时修改CS和IP

使用jmp要给出两种信息：

• 转移的目的地址；
• 转移的距离：
  • 段间转移（远转移）：jmp far ptr 标号
  • 段内短转移：jmp short 标号；IP的修改范围为-128~127，8位的位移
  • 段内近转移：jmp near ptr 标号；IP的修改范围为-32768~32767，16位的位移

两种段内转移

• 短转移：jmp short 标号

  功能：(IP)=(ip)+8位位移

  原理：

  1. 8位位移=标号处的地址 — jmp指令后的第一个字节的地址；
  2. short指明此处的位移为8位位移；
  3. 8位位移的范围为-128~127，用补码表示；
  4. 8位位移由编译器在编译时算出。

• 近转移：jmp near ptr 标号

  功能：(IP)=(ip)+16位位移（相对于当前IP的转移位移）

  原理：

  1. 16位位移=标号处的地址 — jmp指令后的第一个字节的地址；
  2. near ptr指明此处的位移为16位位移；
  3. 16位位移的范围为-32768~32767，用补码表示；
  4. 16位位移由编译器在编译时算出。

远转移：jmp far ptr 标号；

• far ptr指明了跳转到的目的地址，即包含了标号的段地址CS和偏移地址IP

---

转移地址放在寄存器中的jmp指令

格式：jmp 16位寄存器

功能：IP = (16位寄存器) 如：jmp bx

---

转移地址在内存中的jmp地址

段内转移

• jmp word ptr 内存单元地址

• 功能：从内存单元地址处开始存放的一个字，作为转移的目的的偏移地址

• ```assembly
  mov ax,0123H
  mov ds:[0],ax
  jmp word ptr ds:[0] #执行后，(IP)=0123H

  段间转移

  * **jmp dword ptr 内存单元地址**

  * 功能：从内存单元地址开始处的**两个字**，**高地址的字**作为转移的目的**段地址**，**低地址**处是转移的目的**偏移地址**

  * ```assembly
    mov ax,0123H
    mov ds:[0],ax
    mov word ptr ds:[2],0
    jmp dword ptr ds:[0]   #执行后，(CS)=0,(IP)=0123H，CS:IP指向0000:0123

    mov ax,0123H
    mov bx,ax
    mov word ptr [bx+2],0
    jmp dword ptr [bx]  #执行后，(CS)=0,(IP)=0123H，CS:IP指向0000:0123

---

jmp指令格式	示例
jmp 标号	—段间转移（远转移）：jmp far ptr 标号 —段内短转移：jmp short 标号（8位的位移） —段内近转移：jmp near ptr 标号；16位的位移
jmp 寄存器	—jmp bx；16位的位移
jmp 内存单元(表示跳转到的地址)	—段内转移：jmp word ptr 内存单元地址；jmp word ptr [bx] —段间转移：jmp dword ptr 内存单元地址；jmp dword ptr [bx]

在源程序中，不能使用 jmp 2000:0100 的转移指令进行跳转，这是在Debug中使用的汇编指令，而编译器并不认识，会报错。

4 其他转移指令

所有的有条件转移都是短转移，对IP的修改范围都为-128~127。

位移：是指”相对“转移，好处是：无论s处的指令的实际地址是多少，loop等指令转移的相对位移都是不变的。这样，方便了程序段在内存中的浮动装配。

jcxz指令

• 格式：jcxz 标号（条件转移）

  功能：如果**(cx)=0，则转移到标号处执行**；当(cx) != 0时，什么也不做（程序向下执行）

loop指令

• 格式：loop 标号（条件转移）

  功能：(cx) = (cx) - 1; 当**(cx) != 0时，则转移到标号处执行**，当(cx) = 0时，程序向下执行（cx的值先减1，再判断）

5 call指令和ret指令

模块化程序设计：调用子程序——call指令；返回——ret指令

实质：流程转移指令，都修改IP，或同时修改CS:IP

mov ax,0
call s		#调用子程序
mov ax,4c00h
int 21h

s:add ax,1
ret		#返回

call指令

• 格式：

  1. call 标号（段内转移），
  2. call far ptr 标号（段间转移），
  3. call 16位寄存器（转移地址放在寄存器中，段内转移），
  4. call word ptr 内存单元地址（单字，段内转移）；call dword ptr 内存单元地址（双字，段间转移）

• CPU执行call指令，进行两步操作：

  将当前的IP或CS和IP压入栈中；转移到标号处执行指令。

ret，retf指令

• ret指令：
  • 功能：用栈中的数据，修改IP的内容，从而实现近转移；
  • 相当pop IP
• retf指令( f 意思是far）：
  • 用栈中的数据，修改CS和IP的内容，从而实现远转移
  • 相当于 pop IP, pop CS

6 mul指令

mul指令用于做乘法运算

格式：mul 寄存器 或者 mul 内存单元

	8位乘法	16位乘法
被除数(默认)	AL	AX
乘法	8位寄存器或内存字节单元	16位寄存器或内存字节单元
结果	AX	DX(高位)，AX(低位)

mov al,100	#被除数先放到默认寄存器al中
mov bl,10
mul bl  #结果：(ax)=1000

mov ax,100	#被除数先放到默认寄存器ax中
mov bx,10000
mul bx   #结果：(dx)=000FH,(ax)=4240H

7 汇编语言的模块化程序设计

模块之间的参数和结果的传递：1. 用寄存器传递参数；2. 用内存单元进行参数传递；3. 用栈传递参数

用寄存器来存储参数和结果：最常用，但寄存器有限，所以参数不能太多；

用内存单元批量传递数据：将批量数据放在内存中，然后将它们所在内存空间的首地址放在寄存器中，传递给所需的子程序；对于具有批量数据的返回结果，也可以用同样的方法。

用栈传递参数：由调用者将需要传递给子程序的参数压入栈中，子程序从栈中取得参数。

8 寄存器冲突问题

在调用的子程序中，如果用到了调用者已经在用的寄存器，可能会会使运行结果错误甚至程序崩溃。

为了不影响调用者在使用的寄存器的值，同时为了避免在编写程序时需时刻注意寄存器的使用这种麻烦情况，因此，制定了子程序的标准框架：

• 子程序开始时，将子程序会使用到的寄存器入栈
• 子程序内容
• 子程序使用的寄存器出栈（恢复寄存器中的数据）
• 返回（ret，retf）

capital:
	push cx		#假设用到了cx和si
	push si
	#子程序内容
	pop si
	pop cx
	ret

9 标志寄存器

结构：

• flag寄存器是按 位 起作用的，也就是说，它的每一位都有专门的含义，记录特定的信息。
• 8086CPU的16位flag寄存器没有使用1,3,5,12,13,14,15，这些位不具有任何含义

作用：

• 用来存储相关指令的某些执行结果（溢出，进位，是否为0…）
• 用来为CPU执行相关指令提供行为依据（如传送数据的方向…）
• 用来控制CPU的相关工作方式

flag寄存器的值：

15	14	13	12	11	10	9	8	7	6	5	4	3	2	1
				OF	DF	IF	TF	SF	ZF		AF		PF		CF

标志	值为1	值为0	意义
OF (Overflow)	OV	NV	溢出
DF (Direction)	DN	UP	方向
SF (Sign)	NG	PL	符号
ZF (Zero)	ZR	NZ	零值
PF (parity)	PE	PO	奇偶
CF (Carry)	CY	NC	进位

直接访问标志寄存器的方法：

• pushf：将标志寄存器的值压栈。
• popf：从栈中弹出数据，送入标志寄存器中。

指令影响：

• 在8086CPU的指令集中，有的指令的执行是影响标志寄存器的，如：add，sub，mul，div，inc，or，and等，大都是运算指令，逻辑指令
• 有的指令的执行对标志寄存器没有影响，如：mov，push，pop等，大都是传送指令。

---

• ZF—零标志（Zero Flag）

  ZF=1，表示 逻辑真；ZF=0，表示逻辑假

• PF—奇偶标志（Parity Flag）

  PF记录指令执行后，结果的所有二进制位中1的个数；

  1的个数为偶数，PF = 1

  1的个数为奇数，PF = 0

• SF—符号标志（Sign Flag）

  结果为负：SF = 1

  结果为非负：SF = 0

  （将数据当作有符号数来运算时，通过SF可知结果的正负；将数据当作无符号数来运算时，SF的值则没有意义，虽然相关的指令会影响它的值）

• CF—进位标志（Carry Flag）

在进行无符号数的运算时，CF记录了运算结果的 最高有效位 向更高位（这个更高位是假象的）的进位值。

有进位或借位，CF = 1

无进位或借位，CF = 0

• OF—溢出标志（Overflow Flag）

  在进行有符号数运算时，如果结果超过了机器所能表示的范围，称为溢出。

  有溢出，OF = 1

  无溢出，OF = 0

10 带进位的加减法

adc—带进位加法指令，利用了CF位上记录的进位值。

格式：adc 操作对象1，操作对象2

功能：操作对象1 = 操作对象1 + 操作对象2 + CF值

例：adc ax, bx 实现的功能：(ax) = (ax) + (bx) + CF

应用：大数相加（先将低16位相加，然后将高16位和进位值相加）

---

sbb—带借位减法指令

格式：sbb 操作对象1，操作对象2

功能：操作对象1 = 操作对象1 - 操作对象2 - CF值

例：sbb ax, bx 实现的功能：(ax) = (ax) - (bx) - CF

11 cmp和条件转移指令

cmp指令是比较指令，功能相当于减法指令，只是不保存结果；cmp指令执行后，会对标志寄存器产生影响，可以根据标志寄存器来比较结果，而不影响原值。

格式： cmp 操作对象1，操作对象2

功能：计算 操作对象1 - 操作对象2

---

无符号数比较以及标志位取值

比较关系	(ax)-(bx)特点	标志寄存器
等于	(ax)-(bx) = 0	ZF=1
不等于	(ax)-(bx) != 0	ZF=0
小于	(ax)-(bx) 产生借位	CF=1
大于等于	(ax)-(bx) 不必借位	CF=0
大于	(ax)-(bx) 即不借位，结果右不为0	CF=0且ZF=0
小于等于	(ax)-(bx) 借位 或者 结果为0	CF=1或ZF=1

有符号数比较以及标志位取值（仅凭结果正负(SF)无法得出结论，需要配合是否溢出(OF)得到结论）

比较关系	(ax)-(bx)特点	标志寄存器
等于	(ax)-(bx) = 0	ZF=1
不等于	(ax)-(bx) != 0	ZF=0
小于	(ax)-(bx) 为负，且不溢出	SF=1且OF=0
大于等于	(ax)-(bx) 为负，且溢出	SF=1且OF=1
大于	(ax)-(bx) 为非负，且无溢出	SF=0且OF=0
小于等于	(ax)-(bx) 为非负，或有溢出	SF=0或OF=1

---

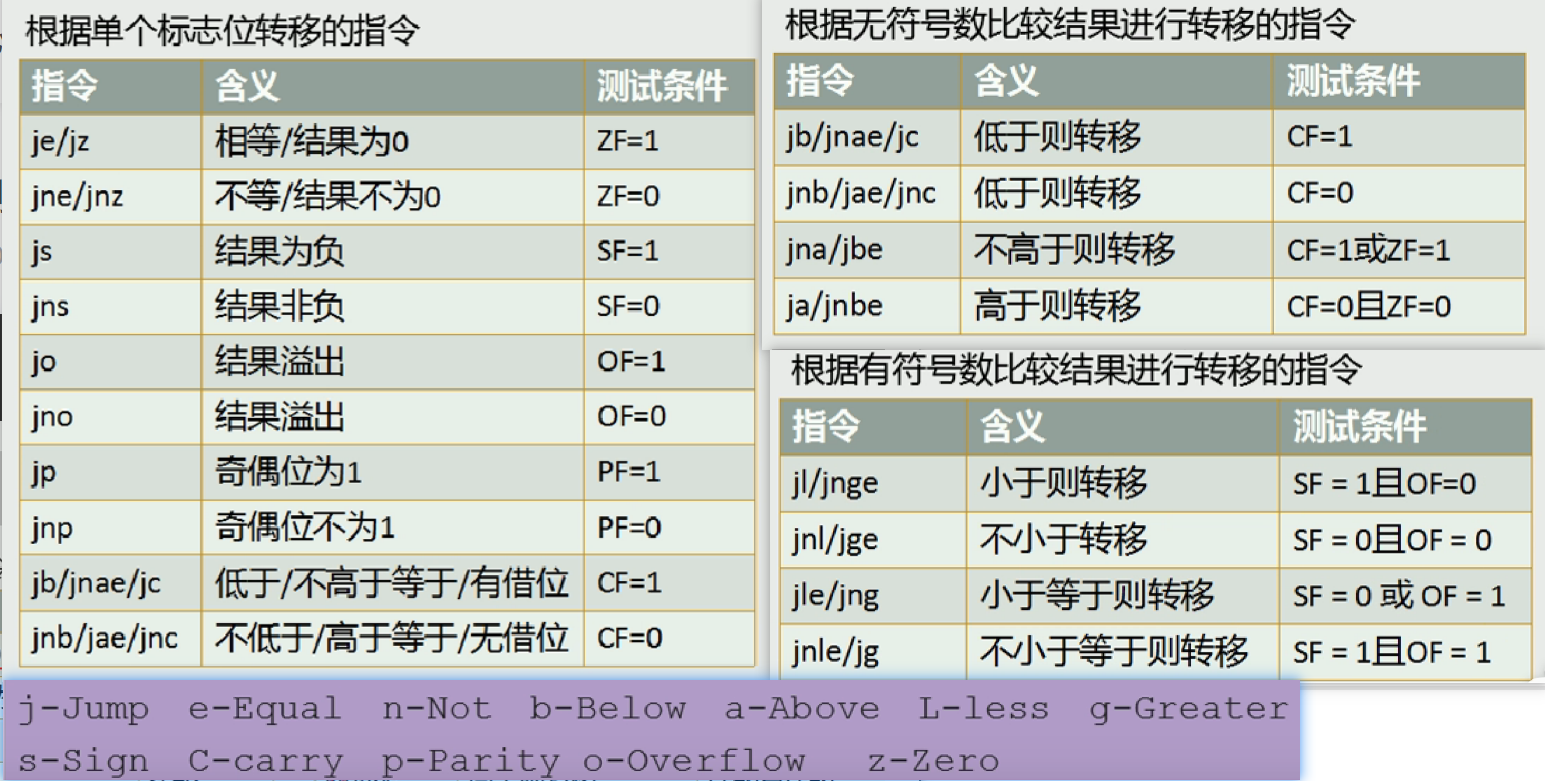

条件转移指令

12 DF标志和串传送指令，rep指令

DF—方向标志位（Direction Flag）

• 功能：在串处理指令中，控制每次操作后 si，di的增减

  DF = 0，每次操作后 si，di 递增；

  DF = 1，每次操作后 si，di 递减；

• 对DF位进行设置：

  cld 指令：将标志寄存器的DF位设为0 （clear）

  std 指令：将标志寄存器的DF位设为1 （setup）

---

串传送指令：

• movsb：以字节为单位传送

  • ( (es) * 16 + (di) ) = ( (ds) * 16 + (si) )，复制字节

  • 如果DF = 0，则 (si) = (si) + 1，(di) = (di) + 1

    如果DF = 1，则 (si) = (si) - 1，(di) = (di) - 1

• movsw：以字为单位传送

  • ( (es) * 16 + (di) ) = ( (ds) * 16 + (si) )

  • 如果DF = 0，则 (si) = (si) + 2，(di) = (di) + 2

    如果DF = 1，则 (si) = (si) - 2，(di) = (di) - 2

rep指令：

• 功能：根据cx的值，重复执行后面的指令

• 用法：

  rep movsb
  #上下两段代码是等价的
  s:movsb
    loop s

五、中断及外部设备操作

直接定址表

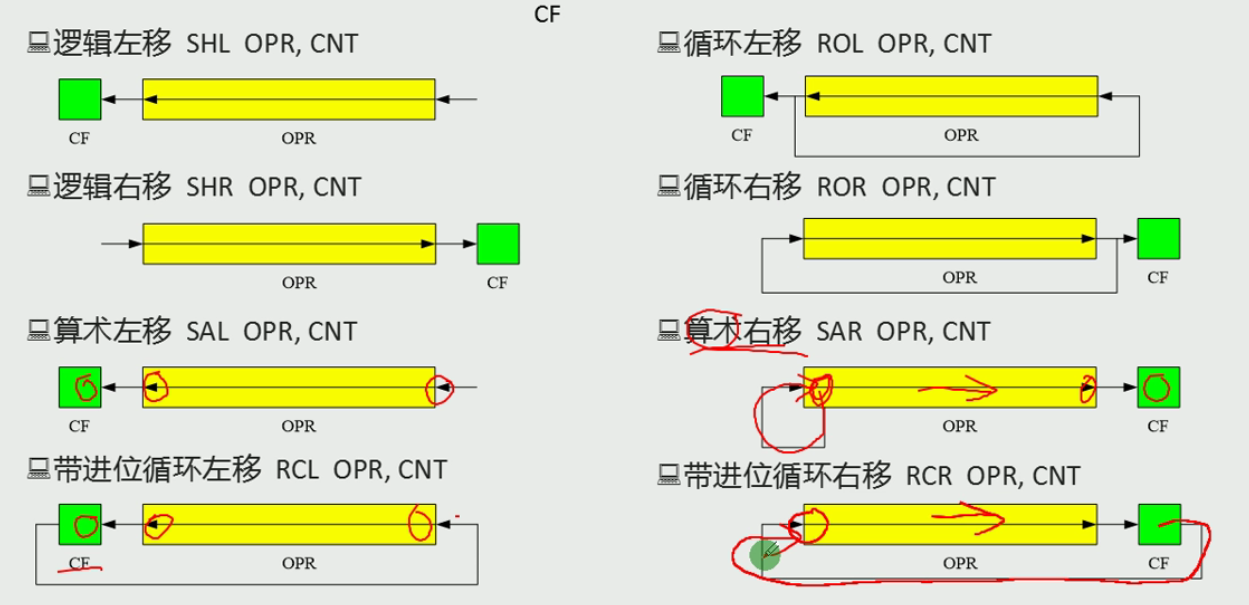

1 移位指令

其中OPR为操作数，CNT为位移位数

#注意点:移位位数大于1时，必须使用cl
mov al,0101000001b
mov cl,3
shl al,cl   #这里位数如果要写立即数，只能写1，即shl al,1

常用法：将x逻辑左移一位，相当于x=x*2；右移一位，相当于x=x/2

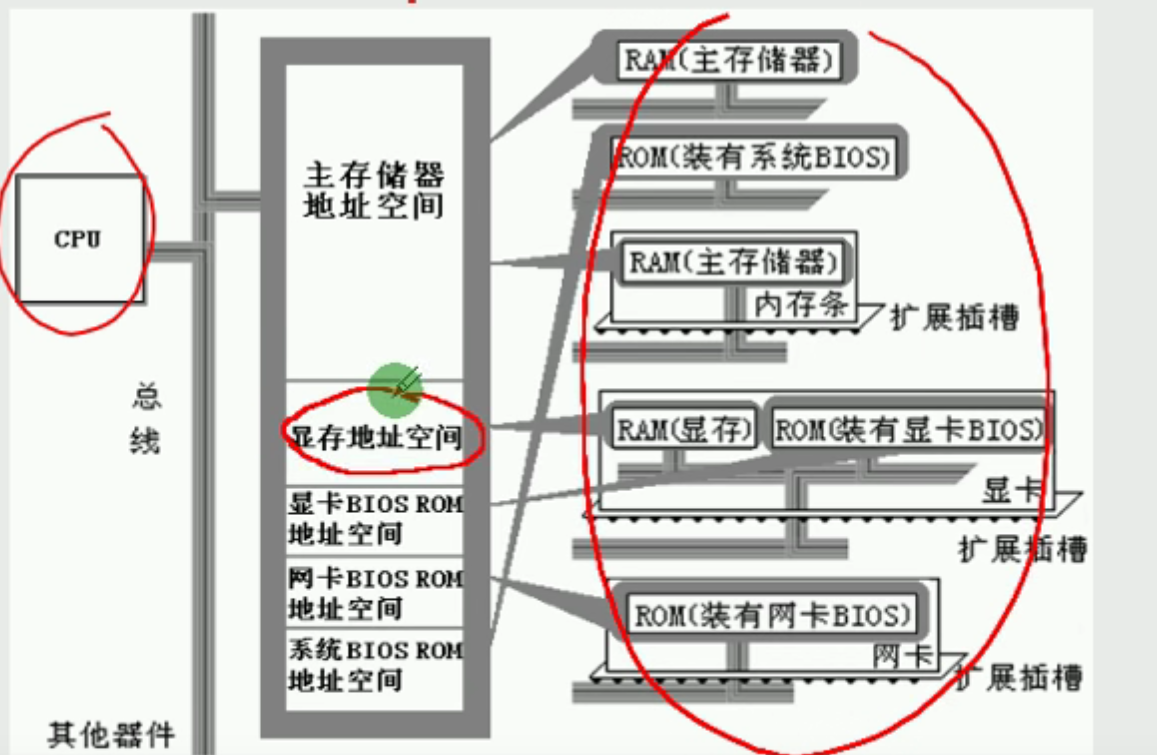

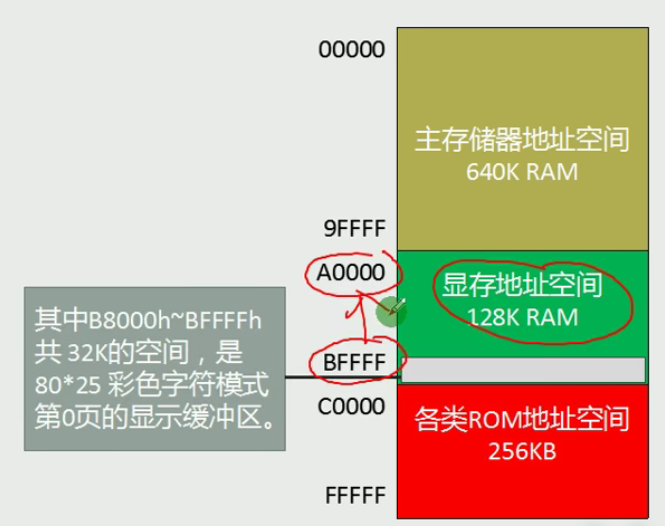

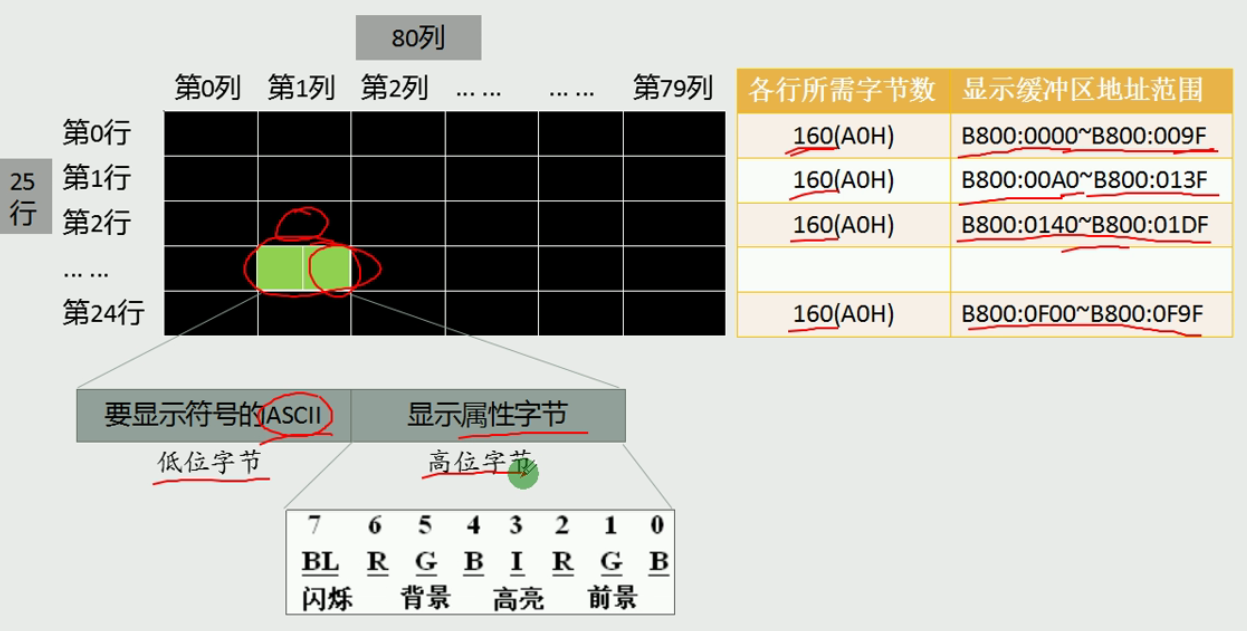

2 操作显存数据

显存数据，即屏幕上显示的内容。

3 描述内存单元的标号

地址标号：仅仅表示地址，标号后要加冒号

数据标号：标记了存储数据的单元的地址和长度。

注意：地址标号只能在代码段中使用，数据标号在代码段，数据段等都可以使用。

assume cs:code
code segment
	a ab 1,2,3,4,5,6	#a为数据标号，标号后面不加冒号
	b bw 0
start: mov si,0
	mov cx,8
	s:
	mov al,a[si]	#数据标号 可以当作 地址值 用
	mov,ah,0
	add b,ax
	inc si
	loop s
	....
code ends
end start
#b代表地址为code:8,长度为字的内存单元
#mov ax,b 相当于 mov ax,cx:[8]
#mov b,2  相当于 mov word ptr cs:[8],2
#inc b    相当于 inc word ptr cs:[8]
#mov al,b (error!)

4 数据的直接定址表

利用表，在两个数据集合之间建立一种映射关系，用查表的方法根据给出的数据得到另一集合中的对应数据。

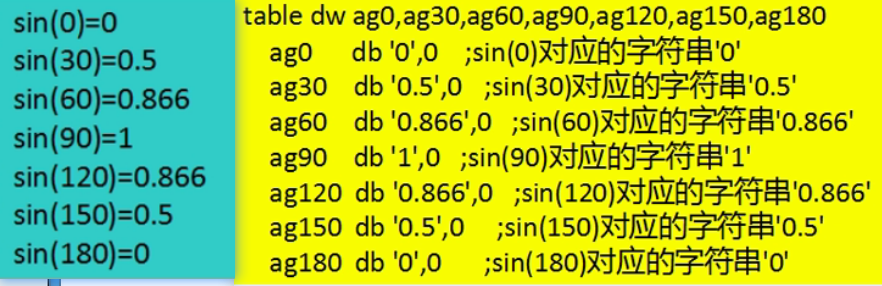

例：计算sin(x)的值（x为有限个度数值），而计算过程需要多个乘除运算，代价颇高，所以可以考虑使用映射表。

5 代码的直接定址表

通过查表的方式，通过依据数据，直接计算出所要找的元素的位置。

如：要实现一个子程序，它提供四种功能，利用定址表的方案：将4个功能写成4个子程序，将这些功能子程序的入口地址存到一个表中，其对应关系：功能号*2=对应的功能子程序在地址表中的偏移。这样就方便许多，不用很多分支选择

内中断

1 中断及其处理

中断：CPU不再接着（刚执行完的指令）向下执行，而是转去处理中断信息。

内中断：由CPU内部发生的事件而引起的中断

外中断：由外部设备发生的事件而引起的中断

---

内中断：

• 除法错误：0（中断码）
• 单步执行：1
• 执行into指令：4
• 执行int n指令：立即数n为中断类型码

---

CPU接到中断信息后，会立即执行中断处理程序；

中断处理程序在哪里？中断信息和处理程序的入口地址之间有联系，CPU根据中断信息可查找中断向量表，找到要执行的处理程序。

中断向量表：中断类型码 与 中断处理程序地址入口 的映射表

---

中断过程

中断过程由CPU的硬件自动完成，由中断类型码找到中断向量，并用它设置CS和IP

8086CPU的中断过程：

1. 从中断信息中取得中断类型码；
2. 标志寄存器的值入栈：中断过程要改变标志寄存器的值，所以需要先行保护；
3. 设置标志寄存器的第8位TF 和第9位IF的值为 0；
4. CS的内容入栈，IP的内容入栈（先行保护）
5. 从中断向量表读取处理程序的入口地址，设置IP和CS

2 编制中断处理程序

• CPU随时可能检测到中断信息，所以中断处理程序必须常驻内存中。
• 中断处理程序的入口地址，即中断向量，必须存储在对应的 中断向量表中（入口地址为IP和CS应该修改的值）。

如果是自己编制的中断处理程序，应该放在内存的确定位置，且不破坏系统（向操作系统申请获得存放 程序的内存空间）；

3 单步中断

从Debug中断的t命令，即让CPU能执行一条指令就停下来：

• Debug利用了CPU提供的单步中断功能；
• 使用t命令，Debug将TF标志设为1，使CPU工作在单步中断方式下。

两个和中断相关的寄存器标志位：

• TF—陷阱标志（Trap flag）：用于调试时的单步方式操作。
  • 当TF=1时，每条指令执行完后产生陷阱，由系统控制计算机；
  • 当TF=0时，CPU正常工作，不产生陷阱。
• IF—中断标志（Interrupt flag）：
  • 当IF=1时，允许CPU响应可屏蔽中断请求；
  • 当IF=0时，关闭中断。
  • 设置IP的指令：sti，置IF=1；cli，置IF=0。

单步中断过程：

CPU在执行完一条指令后，如果检测到标志寄存器的TF位为1，则产生单步中断（中断类型码为1）：

1. 取得中断类型码1；

2. 标志寄存器入栈，TF和IF设置为0；

   为什么TF要设置为0？

   因为中断处理程序也由一条条指令组成。如果在执行中断处理程序之前，TF=1，则CPU在执行完中断处理程序的第一条指令后，又要产生单步中断，转去执行单步中断的中断处理程序的第一条指令….这样会陷入一个死循环，CPU一直在执行单步中断处理程序的第一条指令。所以，在进入中断处理程序前，设置TF为0。

3. CS，IP入栈；

4. 设置CS，IP的值，使CPU执行中断处理程序；

---

中断不响应的情况：

一般来说，CPU在执行完当前指令后，如果检测到中断信息，就响应中断，当有些情况下，CPU不会响应中断：

例：在执行完向ss寄存器传送数据的指令后，即使发生中断，CPU也不会响应。

原因：因为ss:sp是联合指向栈顶，而对它们的设置应该连续完成，依次保证对栈的正确操作。

#设置ss寄存器后的下一条指令会连续执行，不会单步执行，所以正确操作是将 设置ss和sp寄存器的两条指令放在一起
mov ax,1000
mov ss,ax
....		#不要在设置ss和sp的指令中将插入其他操作
mov sp,10

4 由int指令引发的中断

格式：int n （n为中断类型码）

功能：引发特定中断过程。int指令的功能和call指令相似，都是调用一段程序，一般来说，系统将一些具有一定功能的子程序，以中断处理程序的方式提供给应用程序调用。

应用：因为int指令可以调用子程序（中断处理程序/中断例程），所以可以自定义中断例程，由int调用，实现特定功能。

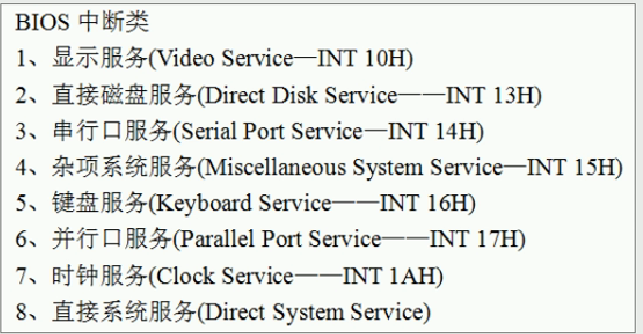

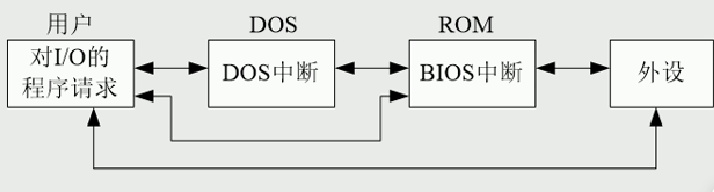

5 BIOS和DOS中断处理

BIOS和DOS在所提供的中断例程中包含了许多编程时可以用到的功能子程序。

BIOS——基本输入输出系统，存放在系统板的ROM中。

BIOS功能：

• 硬件系统的检测和初始化程序；
• 外部中断和内部中断的中断例程；
• 用于对硬件设备进行I/O操作的中断例程；
• 其他和硬件系统相关的中断例程。

意义：使用BIOS功能调用，程序员就不用了解硬件操作细节，直接使用指令设置参数，并使用BIOS的中断例程，即可完成工作。更方便编程，写处简洁，可读性号，易于移植的程序。

具体的BIOS和DOS中断例程可以查看手册。

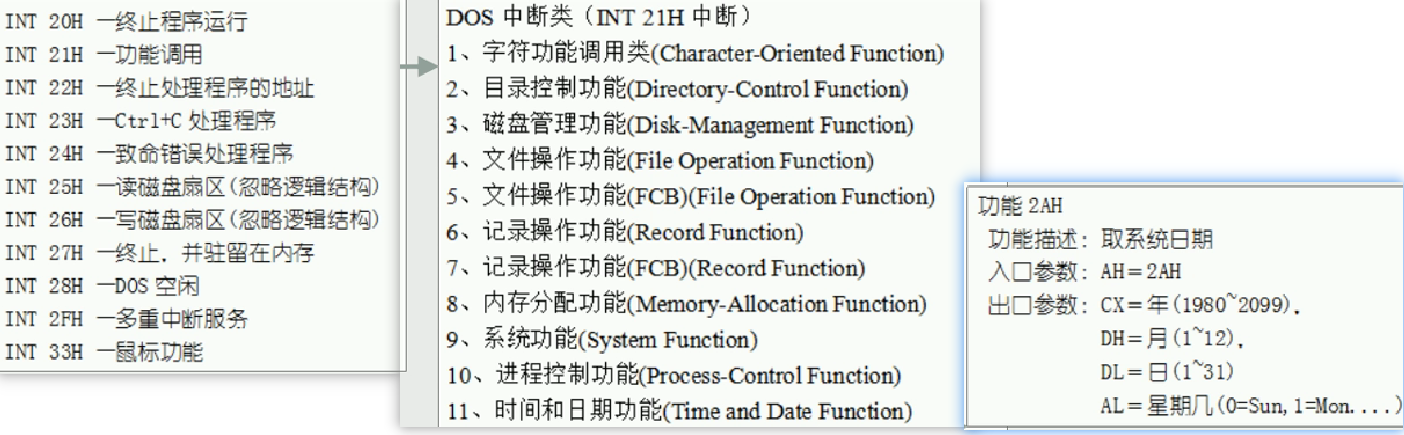

DOS中断

端口及外设控制

1 端口的读写

CPU可以直接读写3个地方的数据：CPU内寄存器，内存单元，端口。（端口指各种接口卡，网卡，显卡，主板的接口芯片等等）

端口的地址：各种芯片工作时，芯片上的一些寄存器由CPU读写，即CPU将这些寄存器当作端口并统一编址。

指令格式：in：CPU从端口读取数据；out：CPU往端口写入数据

端口的读写：

例 ：in al，60h 从60h号端口读入一个字节

执行时相关的操作：

1. CPU通过地址线将地址信息60h发出；
2. CPU通过控制线发出端口读命令，选中端口所在的芯片，并通知要从中读取数据；
3. 端口所在的芯片将60H对应端口中的数据通过数据总线送入CPU

端口读写规定：

• 对0~255以内的端口进行读写，端口号用立即数给出
• 对256~65535的端口进行读写，端口号放在dx中
• 在in和out指令中，只能使用ax或al来存放从端口中读入的数或要发送到端口中的数据：访问8位端口上时用al，访问16位端口时用ax。

2 操作CMOS RAM芯片

CMOS RAM芯片：包含一个实时时钟和一个128个存储单元的RAM存储器。

• 128个字节的RAM存储器包含：内部实时钟，系统配置信息，相关的程序（用于开机时配置系统信息）
• CMOS RAM芯片靠电池供电，关机后其内部的实时钟仍可正常工作，RAM中的信息不丢失。
• 芯片内部有两个端口，端口地址为70h和71h，CPU通过这两个读写CMOS RAM。
  • 70h地址端口：存放要访问的CMOS RAM单元的地址；
  • 71h数据端口：存放从选定的单元中读取的数据，或要写入到其中的数据。

读取CMOS RAM：将要读取的单元地址送入70h地址端口，再从71h数据端口读出指定单元的内容。

3 外设连接与中断

CPU在执行指令过程中，可以检测到端口(外设)发送过来的中断信息，引发中断过程，处理外设的输入。

外中断：由外部设备发生的事件引起的中断。

可屏蔽中断：

• 可屏蔽中断是CPU可以不响应的外中断。
• CPU是否响应可屏蔽中断，要看标志寄存器的IF位：IF=1时，执行完当前指令后引发中断过程；IF=0时，不响应中断。
• 几乎所有由外设引发的外中断，都是可屏蔽中断。

不可屏蔽中断：

• 不可屏蔽中断是CPU必须响应的外中断。
• 8086CPU不可屏蔽中断的中断类型码固定为2。
• 不可屏蔽中断在 系统中有必须畜栏里的经济情况发生时 用来通知CPU的中断信息，如：突然掉电时，进行保护性工作。

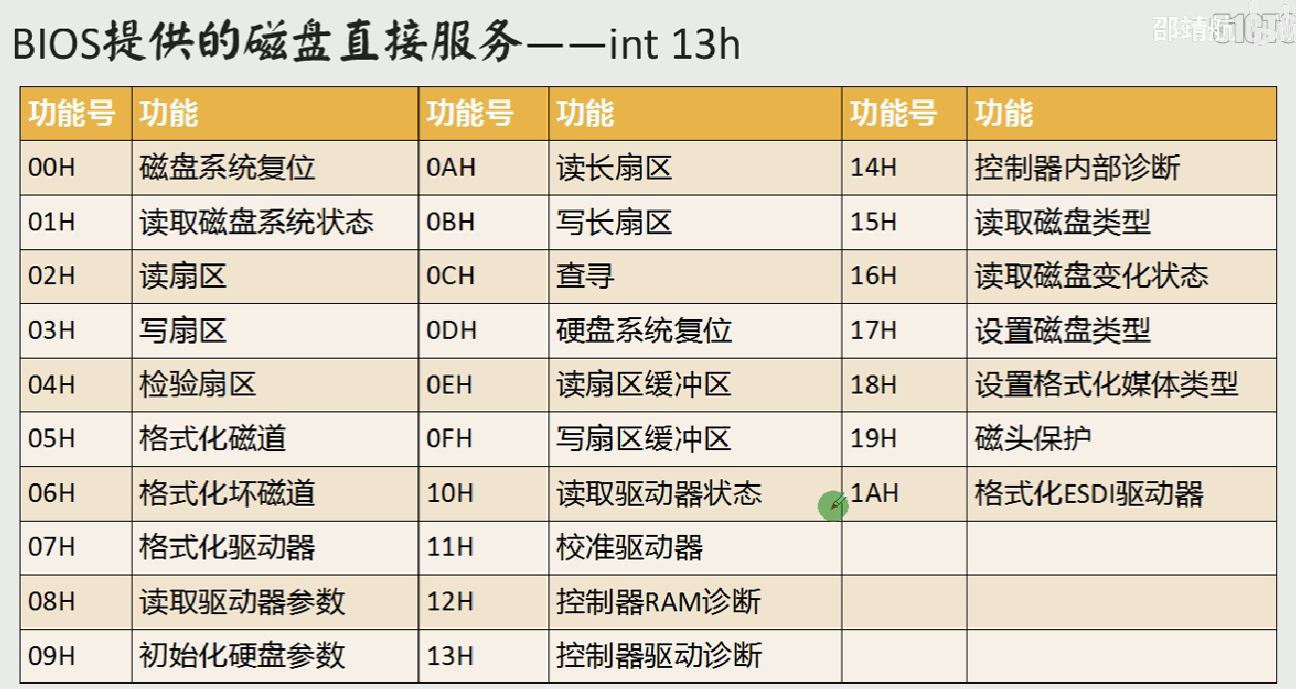

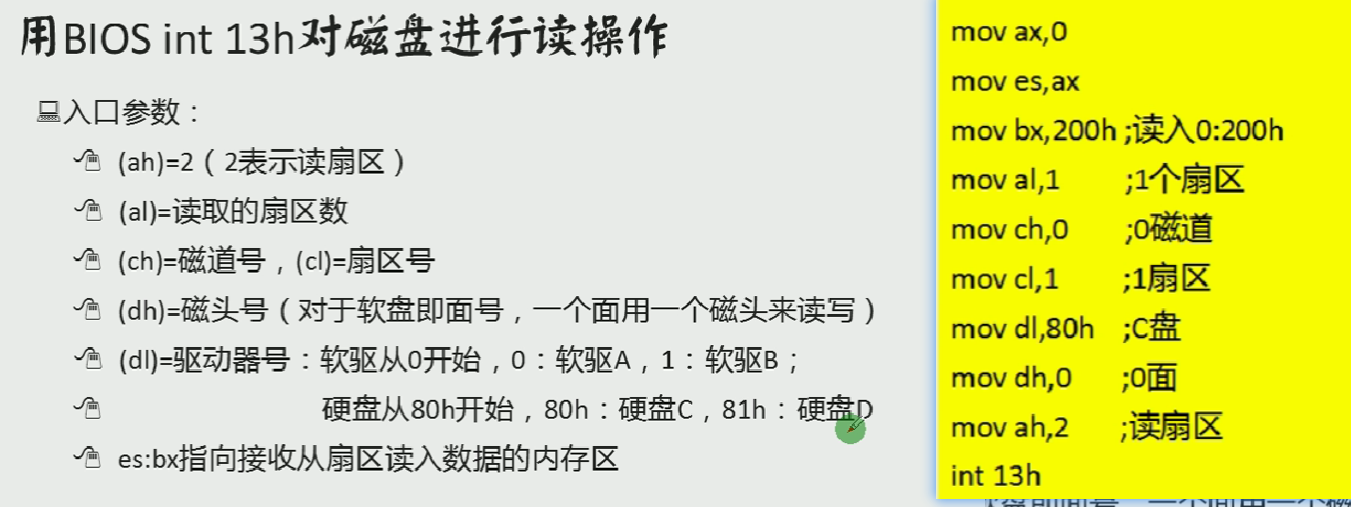

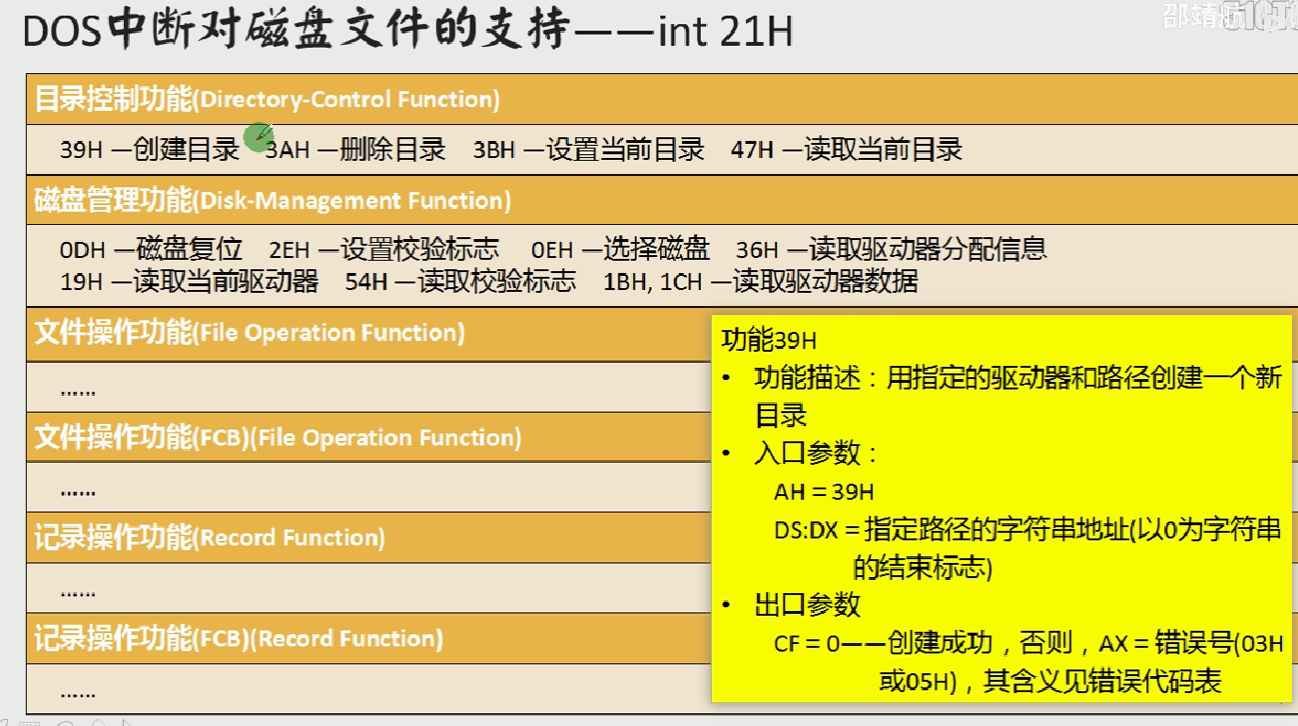

9 磁盘读写

六、高级汇编语言技术

8086拓展

子程序的可读性更好的写法：

#相当于高级语言中对子程序的包装：{ }
名称 proc
	.... #内容
	(ret)
名称 endp

---

程序的多文件组织：

可以将程序放到不同地方，再进行连接编译，调用者需要声明调用了其他程序，被调用程序需要声明为共有的；

#调用者
extrn 被调用程序的名称:far  #神明有子程序来自外部
程序....

#被调用者
public 被调用程序的名称    #声明为共有的，允许外部调用
子程序....

8086总结

一些名词缩写

reg：寄存器

src：标号

opr：操作数

flags：标志寄存器

汇编指令

数据传送指令

• 通用数据传送指令：mov，push，pop，xchg

  xchg是交换指令：xchg 操作数1 操作数2 ——将两个操作数作交换

  注：不影响标志位，不允许使用段寄存器

• 累加器专用传送指令：in，out，xlat

  • in，out是用于端口读写的指令

  • xlat是换码指令：xlat 或者 xlat 操作数

    执行的操作是： (al) <— ( (bx) + (al) )

    用法：bx放一个数据段的首地址，al放偏移量，根据基地址和偏移地址，取出对应位置的数据，放到al里。一开始 al 放偏移量，最后 al 放数据。

    注：不影响标志位，只用于字节表格(长度不超过256)，执行指令前需要先把首地址放进bx中，位移量放进al中

• 地址传送指令：lea，lds，les

  • lea：有效地址送寄存器指令

    lea 寄存器 标号 ，将标号的偏移地址放入寄存器中

  • lds：指针送寄存器和DS指令

    lds 寄存器 标号 ，将代表标号处的4字节地址取出，低2字节放入寄存器，高2字节放入DS中

  • les：指针送寄存器和ES指令（与lds类似）

• 标志寄存器传送指令：lahf，sahf，pushf，popf

  lahf：标志送ah指令（l 指load，ah是ah寄存器，f是标志寄存器），效果：将 标志寄存器的低字节送入ah中。

  sahf：ah送标志寄存器指令（s指 send），效果：将ah的内容送入标志寄存器的低字节。

• 类型转换指令：cbw，cwd

  c指change，转换的意思，b指byte，w指word(单字)，d是双字

  cbw：将一个字节数据转换为字数据—— al —> ax

  cwd：将一个字数据转换为双字数据—— ax —> (dx,ax)

  注：是无操作数指令，隐含对al或ax进行符号拓展，执行指令前先把数据放入al或ax中，不影响条件标志位

算术指令

• 加法指令：add，adc，inc

  adc：带进位加法； inc：加1操作

• 减法指令：sub，sbb，dec，neg，cmp

  sbb：带借位减法； dec：减1操作；

  neg：取负的； cmp：比较大小(用的是减法操作)

• 乘法指令：mul，imul

  带 i 表示有符号的

• 除法指令：div，idiv

• 十进制调整指令：daa，das，aaa，aas，aam，aad

  BCD码：用二进制编码的十进制数

  • 压缩的BCD码：用4位二进制数表示1位十进制数

    如： (59)10 = ( 0101 1001)BCD

  • 非压缩的BCD码：用8位二进制数表示1位十进制数

    如：(59)10 = ( 0000 0101 0000 1001)BCD

  当BCD码进行算术运算时，可能会出现错位，借位等问题，所以需要进行调整。

  1. 压缩的BCD码调整指令：
     • DAA：加法的十进制调整指令
     • DAS：减法的十进制调整指令
  2. 非压缩的BCD码调整指令：
     • AAA：加法的ASCII码调整指令
     • AAS：减法的ASCII码调整指令
     • AAM：乘法的ASCII码调整指令
     • AAD：除法的ASCII码调整指令

逻辑指令

• 逻辑运算指令：and，or，not，xor，test

  xor——异或；

  test——测试，做 与运算，但不保存结果，只影响标志位；

• 移位指令：shl，shr，sal，sar，rol，ror，rcl，rcr

  shl——逻辑左移

  shr——逻辑右移

  sal——算术左移

  sar——算术右移

  rol——循环左移

  ror——循环右移

  rcl——带进位循环左移

  rcr——带进位循环右移

串处理指令

• 设置方向标志指令：cld，std
• 串处理指令：movsb/movsw，stosb/stosw，lodsb/lodsw，cmpsb/cmpsw，scasb/scasw

控制转移指令

• 无条件转移指令：jmp
• 条件转移指令：jz，je，js，jo，jp，jb，jl，jbe，jle，jcxz
• 循环指令：loop，loopz，loopnz
• 子程序调用和返回指令：call，ret
• 中断与中断返回指令：int，into，iret

处理机控制与杂项操作指令

• 标志处理指令：clc，stc，cmc，cld，std，cli，sti
• 其他：
  • nop（无操作，占位1字节）
  • hlt（暂停机，等待一次外中断，之后继续执行程序）
  • wait（等待，等待外中断，之后仍继续等待）
  • esc（换码）
  • lock（封锁，维持总线的锁存信号，直到其他的指令执行完）

伪操作

汇编指令是指：与机器指令一一对应，在程序运行期间由计算机执行。

伪操作是指：在汇编程序对源程序汇编期间，由汇编程序处理的操作/指令（只在汇编期间其作用，伪指令不会产生机器码），可以完成如数据定义，分配存储区，指示程序结束等功能。

处理器选择伪操作，段定义伪操作，程序开始和结束伪操作，数据定义及存储器分配伪操作，表达式赋值伪操作，地址计数器与对准伪操作，基数控制伪操作

（具体的暂略）

操作符

操作符：用于操作数中，通过操作符，将常数，寄存器，标号，变量等，组合成表达式，实现求值的目的（还是将汇编期间进行的）。

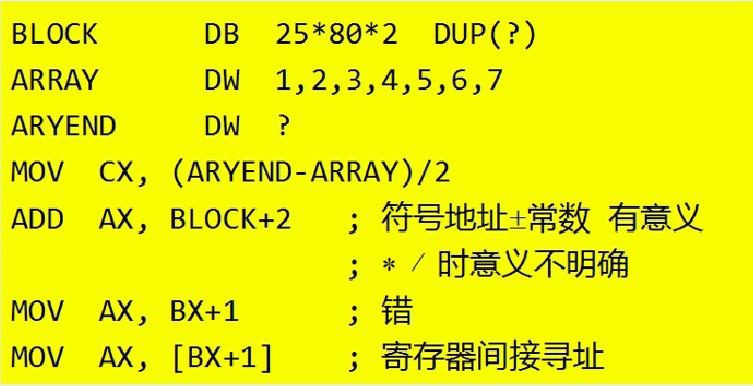

算术操作符：+，-，*，/，mod

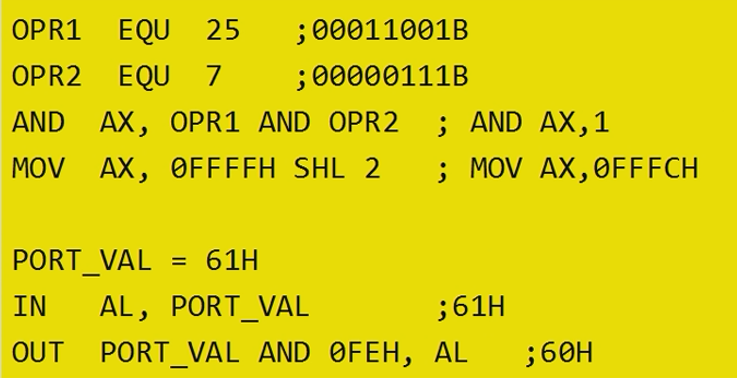

逻辑和移位操作符：and，or，xor，not，shl，shr

关系操作符：eq，nf，lt，le，gt，ge

数值回送操作符：offset，seg，type，length，size

属性操作符：ptr，段操作符，short，this，high，low，highword，lowword

宏汇编

汇编过程：有两次汇编

• 第一次汇编：确定地址，翻译成各条机器码，字符标号原样写出；
• 第二次汇编：标号代真，将字符标号用计算出的地址值或偏移量代换。

32位汇编

实用技术
